ชิปเซต (Chipset)

ชิปเซตมีหน้าที่ควบคุมการทำงานของอุปกรณ์ทั้งหมดที่อยู่บนเมนบอร์ด และชิปเซตนี่เองที่จะเป็นตัวกำหนดว่าเมนบอร์ดตัวนั้นใช้กับซีพียูตัวไหน เพราะชิปเซตแต่ละตัวจะออกแบบมาเพื่อให้รองรับกับซีพียู

ชิปเซต ( North Bridge )

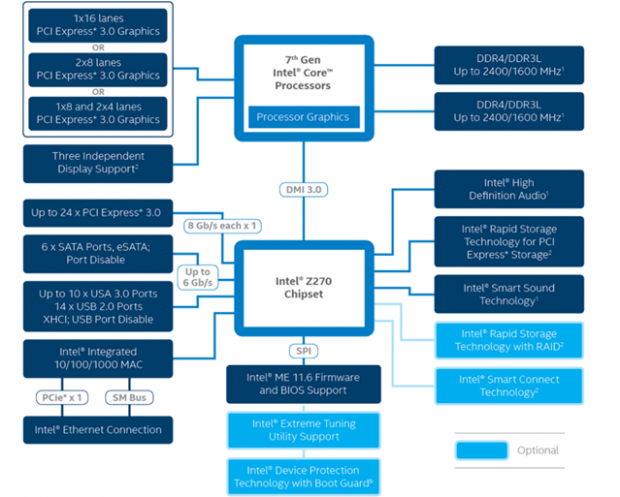

ชิปเซต ( North Bridge ) เป็นชิปเชตหลักที่มีความสำคัญ ทำหน้าที่ควบคุมการรับส่งข้อมูลของซีพียูและแรม ตลอดจนสล็อต PCI Express x 16 ที่ใช้กับการ์ดแสดงผล และ PCI Express ต่างๆบนเมนบอร์ดที่มีการติดตั้งการ์ดต่างๆเพิ่มเข้าไป ปัจจุบันชิปเซต North Bridge จะถูกรวมเข้ากับซีพียู ดังนั้นในเมนบอร์ดรุ่นใหม่ทั่วไปจะเห็นชิปเซตเพียงตัวเดียวที่ติดตั้งบนเมนบอร์ด นั่นก็คือ ชิปเซต South Bridge

ชิปเซต ( South Bridge )

ชิปเซต ( South Bridge ) ทำหน้าควบคุมและตรวจสอบการทำงานของอุปกรณ์ต่างๆ เช่น ฮาร์ดดิสก์ ซีดีรอม เน็ตเวิร์กการ์ด รวมถึงอุปกรณ์ต่อพ่วงทั้งหมด ไม่ว่าจะเป็น เมาท์ คีย์บอร์ด และเครื่องพิมพ์ อุปกรณ์เชื่อมต่อด้วย USB โดยการทำหน้าที่ของชิปเซต South Bridge จะตรวจสอบอุปกรณ์ตั้งแต่เริ่มเปิดเครื่องคอมพิวเตอร์ การตรวจสอบการทำงานของแรม การตรวจสอบการทำงานของฮาร์ดดิสก์ ซึ่งหากไม่เจอก็จะฟ้อง error ทางจอดำ จนกระทั่ง Boot เข้า OS เมื่อมีการเชื่อมต่ออุปกรณ์ต่างๆทาง USB ก็จะทำการตรวจสอบว่าคืออุปกรณ์ใดที่เชื่อมต่อเข้ามาและทำการค้นหาไดรเวอร์เพื่อทำการติดตั้งนั่นเอง
